Rute aktual tidak sesuai data
Perubahan jalur dan sambungan membuat titik di database berbeda dari kondisi lapangan.
Optical Cable Resource Management
Temukan jalur kabel optik, tanpa proses yang rumit.

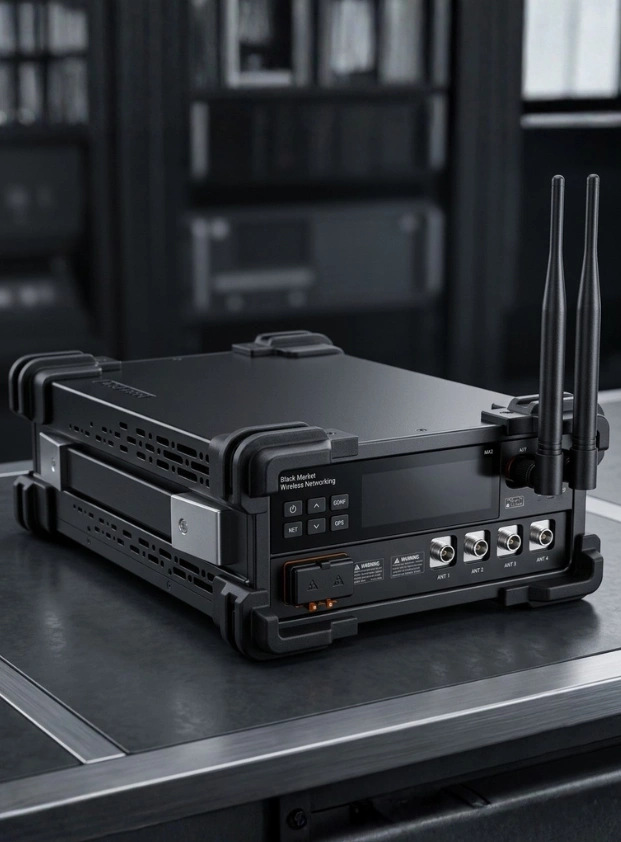

OCSD-4L02-XC memakai teknologi Distributed Vibration Sensing untuk membantu tim menemukan rute, mengenali kabel target, melacak gangguan, dan merekam data lapangan secara real-time.
HINGGA 50 KMAKURASI ±5 MDVS + OTDR + OPM + VFL
OCSD-4L02-XC4 fungsi dalam satu perangkat
Our Partner
Masalah di Lapangan
Data kabel yang tidak akurat membuat maintenance semakin mahal
Perpindahan, penyambungan, dan penambahan kabel sering lebih cepat daripada pembaruan database. Akibatnya, tim harus menghabiskan lebih banyak waktu untuk mencari ulang.
Sulit menemukan kabel target
Banyak kabel berada dalam satu manhole atau rack tanpa penandaan yang jelas.
Gangguan lambat dilokalisasi
Data dasar yang tidak lengkap memperpanjang waktu diagnosis dan emergency repair.
Pencatatan masih manual
Catatan terpisah, foto tanpa koordinat, dan format berbeda menyulitkan audit aset.

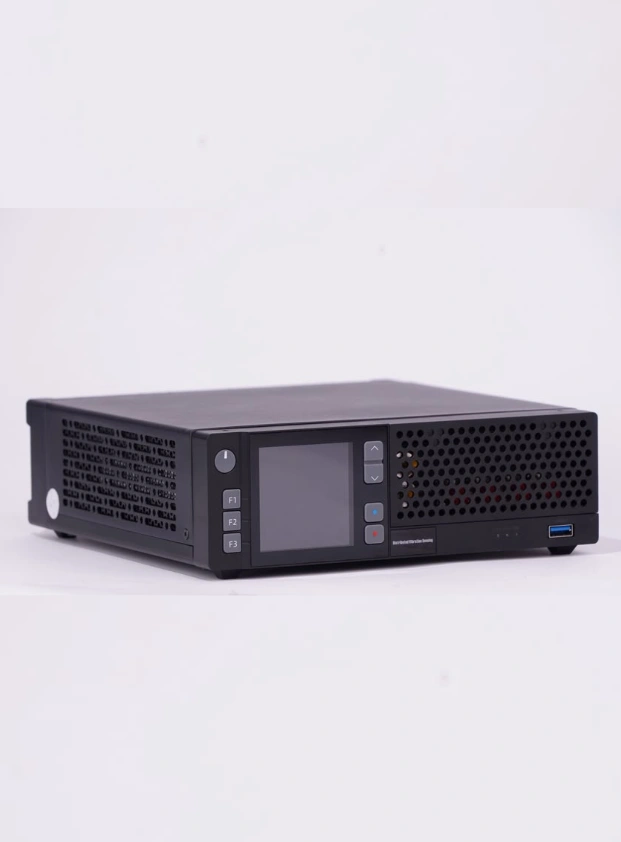

Satu Perangkat, Empat Fungsi
Survei kabel dan diagnosis jaringan dalam satu workflow
Tidak perlu membawa beberapa alat untuk pekerjaan yang saling berkaitan. Unit portabel ini menggabungkan kebutuhan identifikasi, pengujian, dan pelacakan.
01
DVS - identifikasi lewat getaran
Ketukan di permukaan atau pada kabel dibaca untuk menentukan rute dan kabel target.
02
OTDR - diagnosis link
Mengukur event pada jalur dan memperkirakan jarak titik gangguan.
03
OPM + VFL - verifikasi praktis
Mengukur daya optik serta membantu melacak titik putus dengan sumber cahaya merah.
Keunggulan Operasional
Dirancang untuk pekerjaan lapangan yang bergerak cepat
Portabel
Dimensi ringkas 295 × 202 × 101 mm dan carrying case untuk mobilitas tim.
Baterai internal
Tetap dapat bekerja tanpa sumber listrik eksternal selama lebih dari empat jam.
Koneksi fleksibel
Berpindah antara LAN, 4G, dan WiFi sesuai kondisi site atau ruang perangkat.
Diagnosis mandiri
Alarm gangguan, listrik padam, anomali jaringan, dan pemantauan sinyal wireless.

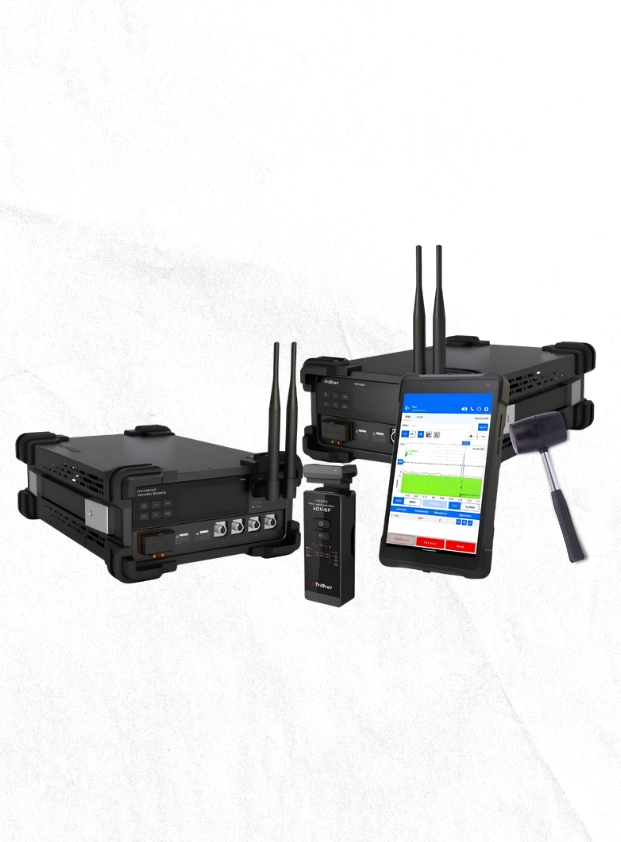

Aplikasi Mobile
Data lapangan langsung siap ditindaklanjuti
Preset mode membantu teknisi bekerja lebih cepat, sementara tampilan spektrum dan waterfall memudahkan pembacaan sinyal pada lingkungan yang penuh gangguan.
01
Lima mode pengukuran
Standard, noise suppression, reflection suppression, high sensitivity, dan custom.
02
Peta, foto, dan koordinat
Setiap titik dapat disimpan bersama lokasi, watermark waktu, foto, serta anotasi.
03
Ekspor dan integrasi
Data terstandar dapat diekspor ke Excel atau dihubungkan ke resource management system.
Spesifikasi Utama
OCSD-4L02-XC
Konfigurasi dapat disesuaikan dengan jumlah channel, tipe port, dan kebutuhan OTDR.
50 kmJangkauan deteksi yang ditonjolkan
±5 mAkurasi dan point spacing
4 / 8Pilihan jumlah channel
0-45°CSuhu operasional
| Parameter | DVS / vibration | OTDR |
|---|---|---|
| Operating wavelength | 1550 nm | 1550 atau 1310/1550 nm |
| Dynamic range | 16 dB | 36 atau 40/38 dB |
| Spatial resolution | 5 m | - |
| Measurement time | 0,2 detik | 15 detik |
| Komunikasi | 4G / LAN / WiFi | |
| Daya | DC 24 V, konsumsi 20 W | |
| Dimensi / berat | 295 × 202 × 101 mm / 4 kg | |
Konsultasi Kebutuhan
Mulai dari kondisi jaringan Anda
Diskusikan panjang rute, jumlah core, kondisi site, kebutuhan integrasi, dan workflow tim. Kami bantu menentukan konfigurasi yang relevan.
